مستشعر الحركة الجداري الخارجي بالأشعة تحت الحمراء (LX-39 Wall Mount Outdoor PIR Motion Sensor Switch)

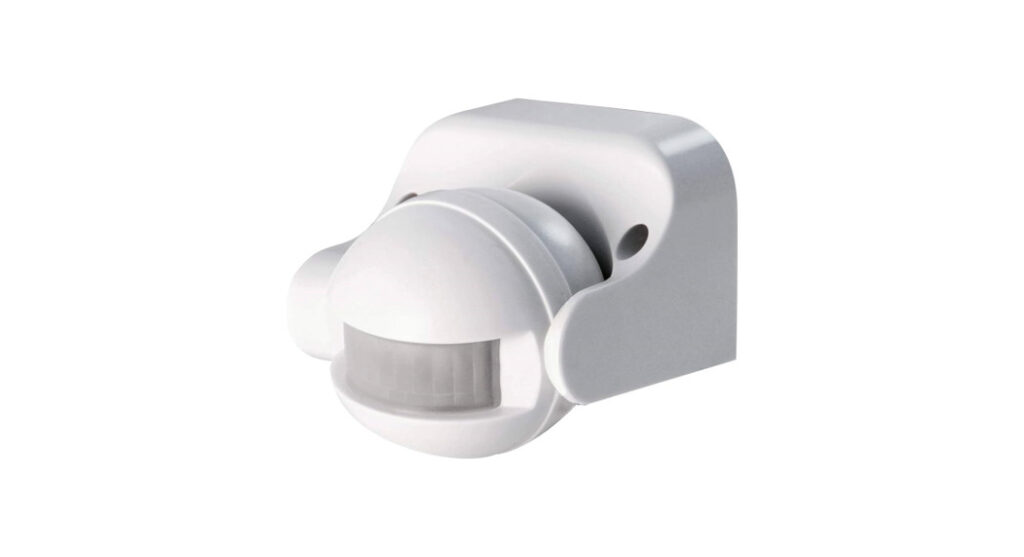

الجهاز هو التصميم الجداري الخارجي القابل للتوجيه من طراز LX-39 (رأس كروي متحرك ومحمي بحاجب مطري). يختلف هذا الشكل عن وحدات الأسقف الداخلية بكونه مخصصاً للتثبيت على الجدران الخارجية، واجهات المباني، المداخل، والحدائق، حيث يتيح توجيه رأس المستشعر بدقة للأعلى والأسفل والجانبين لرصد الممرات بدقة ومقاومة العوامل الجوية (IP44).
المواصفات الفنية والكهربائية
جهد التشغيل: 220V−240V AC تردد 50/60Hz.
زاوية ونطاق الرصد:
زاوية الكشف الأفقية: 180∘.
مدى الكشف: من 5 إلى 12 متراً كحد أقصى (عند تثبيته على ارتفاع يتراوح بين 1.8m إلى 2.5m).
رأس متحرك بمحورين: إمالة رأسية (Tilt) وتدوير أفقي (Pan) لتعديل زاوية الرؤية وحجب المناطق غير المرغوبة.
سعة الحمل القصوى (Max Load):
مقاومة العوامل الجوية: معيار IP44 لمقاومة رذاذ الأمطار والأتربة.
عناصر التحكم والضبط (توجد أسفل أو خلف الرأس الكروي):
مفتاح TIME: ضبط مدة بقاء الإضاءة (من 10 ثوانٍ حتى 7 دقائق).
مفتاح LUX: ضبط حساسية الضوء للعمل (من 3 Lux للتشغيل الليلي فقط، وحتى 2000 Lux للتشغيل طوال اليوم).
(في بعض الإصدارات) مفتاح SENS: لتعديل مسافة الرصد.
مخطط وتوصيل الأسلاك الكهربائية
يحتوي ظهر القاعدة الجدارية على كتلة توصيل ثلاثية:
|
| L (Brown / Red) | خط التغذية الحي (Live In) | يتصل بخط الفاز القادم من القاطع الرئيسي (220V الحامي). |
| N (Blue / Black) | خط المحايد المشترك (Neutral) | يتصل بخط النيوترال الرئيسي (0V البارد)، ويشترك مع نيوترال الكشاف. |
| A / L' / LOAD (Red) | خط الخرج الراجع للمصباح | يتصل بطرف التغذية الموجب للكشاف الخارجي (سلك الراجع). |
خطوات التركيب والمعايرة الميدانية
1
عزل التيار وتثبيت القاعدة
سلامة التوصيل
افصل القاطع الكهربائي المغذي للمنطقة، ثم فك غطاء القاعدة الجدارية وثبتها على الحائط الخارجي باستخدام البراغي المرفقة، مع تمرير كابل الكهرباء عبر الجلبة المطاطية العازلة للماء.
طريقة التحقق: استقرار القاعدة بإحكام على الجدار دون اهتزاز مع إغلاق منافذ دخول مياه الأمطار.
2
توصيل أطراف L و N و LOAD
ربط الأسلاك
صل خط الفاز الحي بالطرف L، وخط النيوترال بالطرف N، وسلك الكشاف الراجع بالطرف LOAD / A.
طريقة التحقق: شد براغي أطراف التوصيل بإحكام والتأكد من عدم وجود أي شعيرات نحاسية عارية مكشوفة.
3
ضبط الزاوية واختبار التشغيل (Test Mode)
وضع التجربة والتوجيه
وجّه الرأس الكروي للأسفل قليلاً نحو ممر المشاة، واضبط مقبض TIME على الحد الأدنى (- / 10s) ومقبض LUX على وضع الشمس (2000 Lux)، ثم أعد رفع القاطع الكهربائي.
طريقة التحقق: يضيء الكشاف فور مرور شخص أمام المستشعر وينطفئ بعد 10 ثوانٍ من ثباته، وبعدها يُضبط مقبض LUX على وضع القمر/الليل.
تحذير أمان كهربائي وتوجيه الحساس
الجهد المميت 220V AC: افصل القاطع دائماً وافحص غياب التيار قبل فتح الجهاز أو لمس الأسلاك.
تجنب التوجيه نحو مصادر الحرارة المتحركة: لا توجه العدسة نحو أجهزة التكييف الخارجية، عوادم المولدات، أو مصابيح الإنارة الخاصة بالمستشعر نفسه (حتى لا ينطفئ ويعمل باستمرار في حلقة مفرغة بفعل حرارة المصباح).
