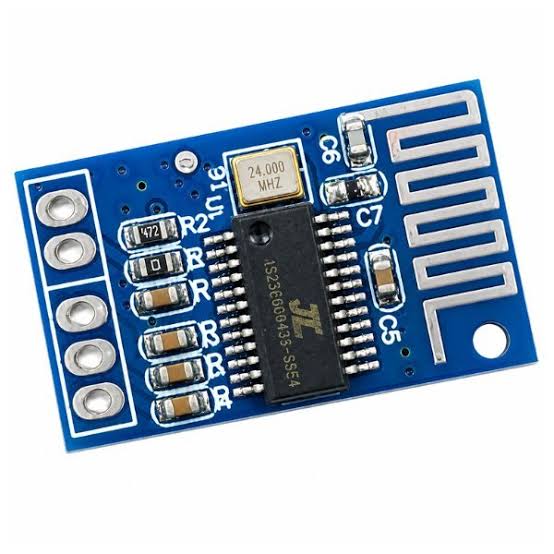

يُعد موديول CA-6928 من أصغر وأبسط كروت استقبال الصوت اللاسلكي عبر البلوتوث (Mini Bluetooth Audio Decoder Board)، ويُستخدم لتحويل مضخمات الصوت القديمة (Amplifiers)، مكبرات الصوت السلكية، أو راديو السيارة إلى أجهزة صوتية لاسلكية؛ حيث يستقبل إشارة الصوت عبر البلوتوث ويخرجها كإشارة صوت ستيريو تماثلية نقية بقناتين (L / R).
المواصفات الفنية والكهربائية
إصدار البلوتوث: Bluetooth 5.0 (متوافق رجعياً مع 4.2 و 4.0 و 2.1).
جهد التغذية التشغيلي (VCC): تيار مستمر من 3.3V إلى 5V DC (يمكن تغذيته مباشرة ببطارية ليثيوم 1S بجهد 3.7V أو شاحن USB بجهد 5V).
استهلاك التيار: منخفض جداً (حوالي 20mA−35mA2 أثناء التشغيل).
مدى الإرسال اللاسلكي: حتى 1010 إلى 1515 متراً في المساحات المفتوحة عبر هوائي PCB المدمج.
نوع الخرج الصوتي: إشارة خط ستيريو غير مضخمة (Line-Level Audio Out)، مخصصة للدخول إلى مضخم صوت خارجي (مثل مضخم TPA3116 / PAM8403) أو سماعات رأس صغيرة.
اسم الاقتران الافتراضي (Bluetooth Name): يظهر عادة على الهاتف باسم BT-Audio أو CA-6928 دون الحاجة إلى رمز مرور (PIN).
مخطط الأطراف والتوصيل (Pinout)
تحتوي اللوحة عادة على شريطي لحام جانبيين، أحدهما للتغذية والآخر لمخارج الصوت:
|
| BAT / VCC (+) | مدخل الجهد الموجب (3.3V−5V) | يتصل بالقطب الموجب لبطارية الليثيوم أو مخرج 5V لمزود الطاقة. |
| GND (-) | الطرف السالب / الأرضي | يتصل بالقطب السالب للبطارية والأرضي العام للدائرة. |
| L | خرج القناة الصوتية اليسرى (Left Out) | يتصل بمدخل القناة اليسرى (IN-L) لمضخم الصوت. |
| R | خرج القناة الصوتية اليمنى (Right Out) | يتصل بمدخل القناة اليمنى (IN-R) لمضخم الصوت. |
| AGND / GND | الأرضي الصوتي (Audio Ground) | يتصل بالأرضي الصوتي المشترك (Audio GND) لمضخم الصوت. |
| MUTE / LED (في بعض الإصدارات) | كتم الصوت أو مؤشر الحالة | طرف للتحكم الإضافي بكتم الخرج أو مراقبة الاقتران. |
خطوات التوصيل والتشغيل الميداني
1
توصيل مخارج الصوت بمضخم القدرة
عزل مصدر الصوت
قم بلحام الأسلاك الثلاثة المعزولة (L و R و AGND) من موديول CA-6928 إلى مدخل الإشارة الصوتية (Audio Input) في لوحة مضخم الصوت لديك.
طريقة التحقق: التأكد من عدم ملامسة قصدير اللحام بين خطي L و R أو بين الإشارة والأرضي لتفادي اختفاء أحد المسارين.
2
توصيل أسلاك التغذية الكهربائية
جهد 3.7V إلى 5V فقط
صل الطرف VCC بمصدر جهد 5V مستقر أو بطارية ليثيوم، وصل الطرف GND بالأرضي.
طريقة التحقق: يضيء مؤشر LED الأزرق المدمج في الموديول ويبدأ بالوميض السريع مشيراً إلى وضع الاستعداد للاقتران (Pairing Mode).
3
الاقتران بالهاتف وبدء التشغيل
الاتصال اللاسلكي
افتح قائمة البلوتوث في هاتفك وابحث عن الأجهزة الجديدة؛ اختر BT-Audio واضغط اتصال.
طريقة التحقق: يتحول وميض مؤشر LED إلى إضاءة ثابتة أو وميض بطيء مع صدور نغمة صوتية ترحيبية قصيرة، ويبدأ تدفق الصوت بسلاسة عبر السماعات.
تحذير فرط الجهد وضوضاء الحلقة الأرضية (Ground Loop)
حظر التغذية بجهد أعلى من 5V: الموديول لا يحتوي على منظم جهد خافض؛ تغذيته بجهد 12V (مثل كهرباء بطارية السيارة أو محول الـ 12V الخاص بالمضخم) ستحرق الشريحة فوراً. استخدم منظم جهد (مثل LM7805 أو موديول خافض Buck Converter) لإنزال الجهد إلى 5V أولاً.
ضوضاء الأزيز والصفير (Ground Loop Noise): إذا تم تغذية موديول البلوتوث ومضخم الصوت من نفس مزود الطاقة المشترك، فقد يظهر صوت طنين أو أزيز عالي في السماعات؛ وللتخلص منه يُفضل استخدام عازل أرضي معزول (Isolated DC-DC Converter B0505S) على خط تغذية الموديول.
