لوحة إدارة وحماية البطاريات الذكية JK-BD6A8S10P (JK Smart Active Balance BMS – 4S to 8S / 100A / 0.6A Active Balance) – الحل المدمج والاقتصادي لبنوك بطاريات LiFePO4 و Li-ion بجهد 12V و 24V!

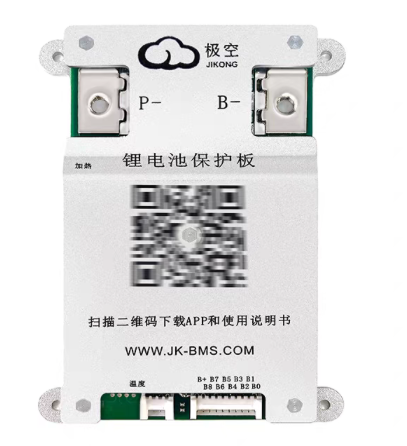

تُعد لوحة JK-BD6A8S10P من شركة JiKong (JK) الخيار المتوازن والعملي لأنظمة الطاقة الشمسية الصغيرة والمتوسطة، تطبيقات الكرفانات (RV)، والقوارب، وأنظمة النسخ الاحتياطي (UPS). تجمع بين موازن نشط حقيقي بتيار 0.6A وتيار شحن وتفريغ مستمر يصل إلى 100 أمبير، مخصصة حصرياً للبنوك ذات الجهد المنخفض (12V و 24V).
فك شفرة اسم الموديل (Model Breakdown):
BD: الجيل المطور من اللوحات المزود بإدارة ذكية للمسارات وموازنة نشطة ونقل شحنة عبر المكثفات.
6A (0.6A): تيار الموازنة النشطة الفعلي يصل إلى 0.6 أمبير (600mA) لنقل الشحنة بين الخلايا دون إهدارها كحرارة.
8S: تدعم حزم بطاريات من 4 خلايا وحتى 8 خلايا متتالية (4S to 8S).
10P: تيار الشحن والتفريغ الاسمي المستمر يصل إلى 100 أمبير (100A Continuous Current) مع قدرة تحمل ذروة لحظية (Peak) حتى 200A.
المواصفات الفنية والتشغيلية:
|
| كيمياء البطاريات المدعومة | LiFePO4 (4S إلى 8S)، Li-ion / NCM (3S/4S إلى 8S)، و LTO (تيتانات الليثيوم 6S إلى 8S). |
| التطبيقات الأكثر شيوعاً | بنوك 12V (تكوين 4S LiFePO4)، وبنوك 24V (تكوين 8S LiFePO4 أو 7S Li-ion). |
| نطاق جهد الخلية الواحدة | من 1.0V إلى 5.0V بدقة قياس عالية ≤3 mV. |
| تيار الشحن والتفريغ المستمر | 100A مستمر. |
| تيار الموازنة النشطة (Active Balance) | 0.6A بنقل الطاقة بالمكثفات، يعمل تلقائياً حسب فرق الجهد المبرمج. |
| المقاومة الداخلية لمسار الـ FET | منخفضة جداً (≤0.8 mΩ) لتقليل الفاقد الحراري عند السحب العالي. |
| الاتصال والمراقبة | Bluetooth مدمج للربط المباشر مع تطبيق الهاتف (JK BMS)، مع منافذ اختيارية لشاشة LCD ومنافذ اتصالات تسلسلية (RS485/CAN/GPS حسب الملحق). |
| حساسات الحرارة (NTC) | مجسات حرارة خارجية لمراقبة حرارة الخلايا وقطع الشحن في درجات التجمد (<0∘C). |
خطوات وتتابع توصيل الأسلاك (Wiring Sequence):
تحذير مصنعي صارم: الخطأ في ترتيب أسلاك الموازنة الدقيقة (Balance Leads) أو عكس قطبيتها يؤدي إلى احتراق دوائر القياس الداخلية على الفور.
1
توصيل كابل الطاقة الرئيسي (B- أولاً)
قبل تركيب فيشة الأسلاك الرفيعة نهائياً
اربط طرف كابل الطاقة الأزرق/الأسود السميك B- الخارج من اللوحة مباشرة بالقطب السالب الرئيسي للحزمة (سالب الخلية رقم 1).
اترك كابل P- (الذي سيذهب لاحقاً لأحمال الإنفرتر والشاحن) معزولاً ومفصولاً في هذه المرحلة.
2
ربط ضفيرة أسلاك الموازنة (Balance Harness)
والفيشة مفصولة تماماً عن اللوحة
افصل مشط الفيشة الأبيض عن لوحة الـ BMS وابدأ بربط الأسلاك على أقطاب الخلايا بالترتيب التصاعدي الإلزامي:
السلك الأسود (B0): يُربط بسالب الخلية رقم 1.
السلك B1: يُربط بموجب الخلية رقم 1.
السلك B2: يُربط بموجب الخلية رقم 2.
استمر بنفس الترتيب حتى تصل إلى السلك المتصل بآخر قطب موجب للحزمة (B+). (في حال تكوين بنك 12V مكون من 4S LiFePO4، يتم التوصيل حتى B4، وتُعزل الأسلاك المتبقية B5 إلى B8 بشكل منفرد تماماً دون توصيلها بأي قطب).
3
التأكد من التدرج التصاعدي لجهود الأرجل
فحص إلزامي بالملتيميتر قبل التوصيل بالبوردة
ضع مسبار الملتيميتر الأسود على السلك الأسود (B0)، وتتبع بالطرف الأحمر أسنان الفيشة بالتسلسل:
4
تركيب الفيشة وتشغيل اللوحة (Activation)
خطوة الإقلاع الأولى
أدخل مشط الأسلاك الأبيض بإحكام في مقبس الـ BMS. لتفعيل اللوحة وبدء بث البلوتوث:
الإعدادات الموصى بها لبنك LiFePO4 (تطبيق JK BMS):
عند الاتصال بالبلوتوث (كلمة مرور التعديل الافتراضية 1234 أو 123456):
Cell Count: اضبطه على 4 لنظام 12V، أو 8 لنظام 24V.
Battery Total Capacity: اكتب السعة الاسمية الحقيقية (مثلاً 100Ah أو 200Ah أو 280Ah).
Cell Overvoltage Protection: 3.65V (حماية الخلية من الشحن الزائد).
Cell Overvoltage Recovery: 3.55V.
Cell Undervoltage Protection: 2.50V (حماية الخلية من الهبوط والتفريغ العميق).
Cell Undervoltage Recovery: 2.80V.
Balance Trigger Voltage: 3.40V (لبدء الموازنة فقط عندما تبدأ الخلايا بالاقتراب من الامتلاء، لتجنب التشتت في المنحنى المسطح).
Max Balance Current: 0.6A.
Charge Low-Temp Protection: 0°C (قطع الشحن تلقائياً عند درجات التجمد لحماية الخلايا).
تنبيهات كهربائية وعزل لنظام 4S / 12V
عزل الأسلاك الزائدة في تكوين 4S: إذا كان النظام 12V (4 خلايا)، يُمنع منعاً باتاً جمع الأسلاك الإضافية (B5 حتى B8) معاً أو ربطها بالقطب الموجب الأخير؛ يجب عزل كل سلك زائد بمفرده تماماً بشريط عازل أو انكماش حراري (Heat-shrink) لمنع قصر كهربائي مباشر داخل شريحة القياس.
سماكة كابلات الـ 100A: عند سحب 100A مستمر على جهد 12V (قدرة ~1200W)، استخدم كابلات نحاسية لا تقل مساحة مقطعها عن 25mm² (4 AWG)، مع شد براغي التوصيل بعزم كافٍ لمنع السخونة ونشوء مقاومة تلامس.
