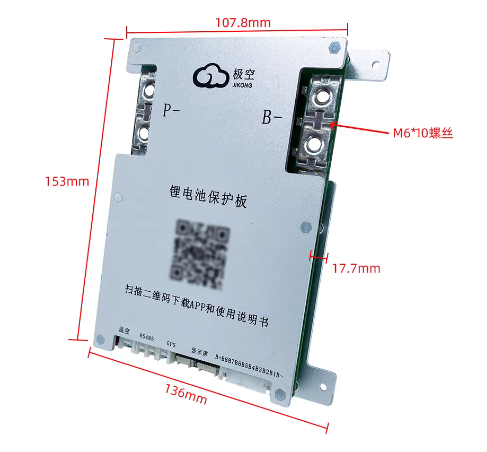

لوحة إدارة وحماية البطاريات الذكية JK-B2A8S20P (JK Smart Active Balance BMS – 4S to 8S / 200A / 2A Active Balance) – المنظومة الاحترافية لبنوك بطاريات LiFePO4 و Li-ion بجهد 12V و 24V!
تُعد لوحة JK-B2A8S20P من شركة JiKong (JK) واحدة من أفضل وأشهر لوحات الـ BMS الذكية عالمياً؛ ويرجع ذلك إلى تزويدها بـ موازن نشط حقيقي (Active Balancer) فائق القدرة بتيار 2A، بخلاف لوحات الـ BMS التقليدية التي تعتمد على الموازنة السلبية الضعيفة (Passive Bleeding) التي تبدد الطاقة كحرارة بتيار لا يتعدى 50mA.
فك شفرة اسم الموديل (Model Nomenclature):
B2A: تيار الموازنة النشطة الفعلي يصل إلى 2 أمبير (2A Active Balance Current) عبر نقل الشحنة بالمكثفات بين الخلايا دون هدر.
8S: تدعم حزم بطاريات تبدأ من 4 خلايا وحتى 8 خلايا على التوالي (4S to 8S).
20P: تيار التفريغ والشحن الاسمي المستمر يصل إلى 200 أمبير (200A Continuous Current) مع تيار ذروة (Peak) يصل إلى 350A.
المواصفات الفنية والتشغيلية:
|
| كيمياء البطاريات المدعومة | LiFePO4 (فوسفات حديد الليثيوم)، Li-ion (أيونات الليثيوم ثلاثية NCM)، و LTO (تيتانات الليثيوم). |
| نطاق الجهد الاسمي للبنك | أنظمة 12V (تكوين 4S LiFePO4) أو 24V (تكوين 8S LiFePO4 / 7S Li-ion). |
| جهد كل خلية المقبول | من 1.0V إلى 5.0V بدقة قياس ≤3 mV. |
| تيار الشحن والتفريغ المستمر | 200A مستمر (يتطلب كابلات وسماكة مسامير ملائمة). |
| تيار الموازنة النشطة (Active Balance) | 0.1A إلى 2.0A (قابل للضبط عبر التطبيق). |
| المقاومة الداخلية لمسار الـ MOSFET | منخفضة جداً ≤0.8 mΩ لتقليل الفاقد الحراري. |
| الاتصال والبرمجة | Bluetooth مدمج للربط مع تطبيق الهاتف (iOS / Android)، مع منافذ RS485 / CAN / GPS(حسب اللاحقة المحددة للموديل). |
| حساسات الحرارة | مزودة بمسباري حرارة خارجيين (NTC) لمراقبة حرارة الخلايا وقطع الشحن عند التجمد (<0∘C) أو السخونة الزائدة. |
مخطط وتتابع توصيل الأسلاك (Wiring Sequence):
تحذير مصنعي صارم: الخطأ في ترتيب توصيل أسلاك العينات (Balance Leads) أو عكسها يدمر معالج الـ BMS فوراًولا يشمله الضمان.
1
تجهيز وتثبيت كابلات الطاقة الكبرى (B- أولاً)
قبل تركيب فيشة الأسلاك الرفيعة نهائياً
اربط طرف الكابل الرئيسي B- المتفرع من اللوحة مباشرة بالقطب السالب العام للحزمة (الخلية رقم 1 السالبة).
اترك كابل P- (الذي سيذهب لاحقاً لأحمال الإنفرتر والشاحن) معزولاً ومفصولاً في هذه المرحلة.
2
تلحيم أو ربط ضفيرة أسلاك الموازنة (Balance Harness)
والفيشة مفصولة تماماً عن اللوحة
افصل مشط الفيشة الأبيض عن لوحة الـ BMS وابدأ بربط الأسلاك على أقطاب الخلايا بالترتيب التصاعدي الإلزامي:
السلك الأسود (B0 أو B-): يُربط بسالب الخلية رقم 1.
السلك الأول (B1): يُربط بموجب الخلية 1 (نفسه سالب الخلية 2).
السلك الثاني (B2): يُربط بموجب الخلية 2.
استمر بنفس الترتيب وصولاً إلى السلك الأخير المتصل بالقطب الموجب النهائي للبنك (B+). (في حال تكوين 4S فقط، يتم عزل الأسلاك الزائدة B5 إلى B8 وعدم توصيلها وتحديد عدد الخلايا في التطبيق كـ 4S).
3
الفحص بالملتيميتر والتأكد من التدرج التصاعدي
خطوة وقائية إلزامية قبل التوصيل بالـ BMS
ضع مسبار الملتيميتر الأسود على السلك الأسود (B0)، وقِس الجهد عند كل سن متتالٍ في المشط:
4
إدخال المشط وتشغيل اللوحة (Activation)
خطوة الإقلاع الأولى
أدخل مشط الأسلاك الأبيض بإحكام في منفذه بالـ BMS. لن تعمل اللوحة تلقائياً عند أول توصيل؛ لتفعيلها:
الإعدادات البرمجية الأساسية لبطاريات LiFePO4 عبر تطبيق JK BMS:
عند الربط بالبلوتوث (كلمة المرور الافتراضية للإعدادات غالباً 1234 أو 123456)، اضبط المعايير الموصى بها لحماية بنك LiFePO4:
Cell Count (عدد الخلايا): اضبطه على 4 لنظام 12V، أو 8 لنظام 24V.
Battery Capacity: اكتب السعة الحقيقية بالأمبير-ساعي (مثلاً 280Ah أو 100Ah).
Cell Overvoltage Protection: اضبطها عند 3.65V (حماية الخلية من الشحن الزائد).
Cell Overvoltage Recovery: اضبطها عند 3.55V.
Cell Undervervoltage Protection: اضبطها عند 2.50V (حماية الخلية من التفريغ العميق).
Cell Undervoltage Recovery: اضبطها عند 2.80V.
Balance Trigger Voltage: اضبطه عند 3.40V (لبدء الموازنة فقط عندما تبدأ الخلايا بالامتلاء، وهو الوضع الأفضل لـ LiFePO4 لتفادي تشتت الموازن في المنحنى المسطح).
Max Balance Current: اضبطه عند 1.5A إلى 2.0A.
المزايا الوقائية المدمجة:
حماية الشحن في درجات الحرارة المنخفضة (Low-Temp Charging Cutoff): تقطع مسار الشحن تلقائياً إذا هبطت الحرارة دون 0∘C لحماية خلايا الليثيوم من ظاهرة ترسب معدن الليثيوم الخطرة (Lithium Plating).
فصل الحماية المستقل (Separate Charge / Discharge MOSFETs): إمكانية إيقاف الشحن مع إبقاء التفريغ مفعلاً (أو العكس) عبر التطبيق دون الحاجة لفصل الكابلات فيزيائياً.
مراقبة المقاومة الداخلية: يحسب التطبيق المقاومة الداخلية لكل خلية على حدة بالميلي أوم (mΩ)، مما يسهل كشف أي خلية ضعيفة أو توصيل غير محكم.
