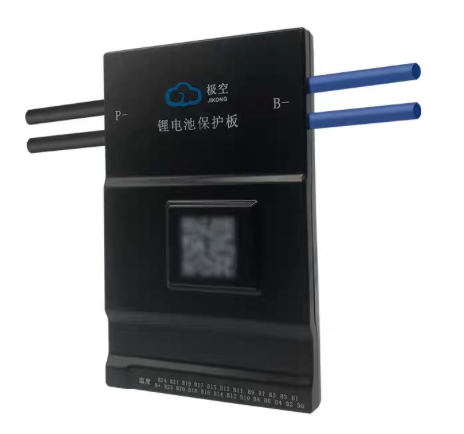

لوحة إدارة وحماية البطاريات الذكية JK-BD6A24S20P (JK Smart Active Balance BMS – 8S to 24S / 200A / 0.6A Active Balance) – الخيار الأوسع مرونة لبنوك بطاريات LiFePO4 و Li-ion ذات التيارات العالية من 24V حتى 72V/96V!
تجمع لوحة JK-BD6A24S20P بين ميزتين جوهريتين: قدرتها على تحمل تيار شحن وتفريغ مستمر ضخم يصل إلى 200 أمبير، ودعمها لعدد خلايا واسع جداً يصل حتى 24 خلية متتالية (24S). هذا يجعلها حلاً ممتازاً لتشغيل إنفرترات الطاقة الشمسية الكبيرة (مثل إنفرترات 48V بقدرات 5kW إلى 12kW) وعربات النقل الكهربائية.
فك شفرة اسم الموديل (Model Breakdown):
BD: تشير إلى معمارية اللوحة المحدثة المزودة بدوائر حماية وموازنة نشطة عبر المكثفات ونقل الشحنة، مع دعم التسخين والاتصال.
6A (0.6A): تيار الموازنة النشطة يصل إلى 0.6 أمبير (600mA) ثنائي الاتجاه يعمل بنقل الشحنة دون تبديدها كحرارة.
24S: تدعم حزم بطاريات تبدأ من 8 خلايا وتصل حتى 24 خلية على التوالي (8S to 24S).
20P: تيار الشحن والتفريغ الاسمي المستمر يصل إلى 200 أمبير (200A Continuous)، مع قدرة لحظية على تحمل تيار الذروة (Peak) حتى 350A.
المواصفات الفنية والتشغيلية:
|
| كيمياء البطاريات المدعومة | LiFePO4 (8S إلى 24S)، Li-ion / NCM (7S/8S إلى 24S)، و LTO (12S إلى 24S). |
| التطبيقات الأكثر شيوعاً | بنوك طاقة شمسية 48V (16S LiFePO4 بسعات 100Ah–314Ah)، وأنظمة 60V / 72V للمركبات، وأنظمة 72V/96V الصناعية. |
| نطاق جهد الخلية الواحدة | من 1.0V إلى 5.0V بدقة قراءة للجهد ≤3 mV. |
| تيار الشحن والتفريغ المستمر | 200A مستمر (تأتي بكابلين مزدوجين 7AWG لكل خط لتوزيع الحمل). |
| تيار الموازنة النشطة | 0.6A موازن نشط حقيقي (Active Balancing) قابل للتفعيل والضبط عبر التطبيق. |
| المقاومة الداخلية لمسار الـ FET | شديدة الانخفاض (≤0.5 mΩ) للحد من سخونة اللوحة عند سحب التيارات العالية. |
| الاتصال والمنافذ | Bluetooth مدمج، منفذ مخصص لشاشة LCD Display، منافذ RS485 / CAN / GPS (حسب الموديل الفرعي ومحول الاتصال المرفق). |
| حساسات الحرارة | مستشعرات حرارة NTC مزدوجة لمراقبة الخلايا وحرارة مشتت الـ MOSFETs. |
خطوات وتتابع توصيل الأسلاك (Wiring Sequence):
تحذير مصنعي صارم: الخطأ في ترتيب أسلاك الموازنة (Balance Harness) أو عكس أقطابها يؤدي إلى احتراق دوائر القياس الداخلية على الفور.
1
توصيل كابلات الطاقة الكبرى (B- أولاً)
قبل تركيب أمشاط الأسلاك الرفيعة
اربط أطراف كابلات الطاقة الزرقاء/السوداء السميكة B- الخارجة من اللوحة مباشرة بالقطب السالب الرئيسي للبنك (سالب الخلية رقم 1).
اترك كابلات P- (التي ستتصل لاحقاً بقاطع الإنفرتر أو الحمل) مفصولة ومعزولة في هذه المرحلة.
2
توصيل ضفيرة أسلاك الموازنة (Balance Leads)
والأمشاط مفصولة تماماً عن اللوحة
افصل فيشتي الأسلاك عن الـ BMS، وابدأ بربط الأسلاك بالأقطاب بالتسلسل التصاعدي الإلزامي:
السلك الأسود (B0): يُربط بسالب الخلية رقم 1.
السلك B1: يُربط بموجب الخلية رقم 1.
السلك B2: يُربط بموجب الخلية رقم 2.
استمر تصاعدياً حتى تصل إلى السلك المتصل بآخر قطب موجب للبنك (B+). (إذا كان النظام مثلاً 16S LiFePO4، يتم التوصيل حتى B16، وتُعزل كافة الأسلاك المتبقية B17 إلى B24 وتترك معلقة دون توصيل).
3
فحص التدرج التصاعدي للجهود على مشط الفيشة
خطوة فحص أمان إلزامية بالملتيميتر
ضع المسبار الأسود للملتيميتر على السلك الأسود (B0)، وقِس الجهد عند كل سن متتالٍ بالفيشة:
تأكد من أن الجهد يرتفع بخطوات متساوية (~3.3V لكل خلية LiFePO4).
تحقق أن السن الأخير الموصول يعطي الجهد الكلي للبنك (~53V في حالة 16S).
تأكد من عدم ظهور أي إشارة سالبة أو قفزة غير منطقية تدل على تبديل سلكين.
4
تركيب الفيش وتشغيل اللوحة (Activation)
الإقلاع والتفعيل الأول
أدخل أمشاط الأسلاك بإحكام في مقابسها على اللوحة. لتفعيل الـ BMS وبدء بث البلوتوث:
الإعدادات الموصى بها لبنك طاقة شمسية 48V (16S LiFePO4) عبر تطبيق JK BMS:
عند الربط عبر البلوتوث (رمز التعديل الافتراضي غالباً 1234 أو 123456):
Cell Count: اضبطه على 16 (أو حسب عدد الخلايا الفعلي).
Battery Total Capacity: اكتب السعة الحقيقية بالأمبير-ساعي (مثلاً 280Ah أو 300Ah).
Cell Overvoltage Protection: 3.65V (قطع الشحن لحماية الخلية).
Cell Overvoltage Recovery: 3.55V.
Cell Undervoltage Protection: 2.50V (قطع التفريغ لمنع تلف الخلايا).
Cell Undervoltage Recovery: 2.80V.
Balance Trigger Voltage: 3.40V (لبدء الموازنة فقط في نهاية الشحن عندما يظهر الانحراف الحقيقي بين الخلايا).
Max Balance Current: 0.6A.
Charge Low-Temp Protection: 0°C (حماية حرجة لقطع الشحن عند التجمد).
تنبيهات كهربائية وعزل حاسمة لموديل 24S / 200A
عزل الأسلاك الزائدة في تكوينات أقل من 24S: إذا كان بنك البطاريات 16S (48V)، يُمنع جمع الأسلاك الزائدة (من B17 حتى B24) معاً أو ربطها بالقطب الموجب الأخير؛ يجب عزل طرف كل سلك زائد بمفرده تماماً بشريط عازل حراري لتجنب حدوث قصر كهربائي مباشر داخل شريحة القياس.
التعامل مع تيار 200A وكابلات التوصيل: تيار 200A مستمر يولد إجهاداً حرارياً هائلاً؛ تأكد من استخدام كابلين نحاسيين بسماكة لا تقل عن 35mm² إلى 50mm² (أو كابلي 25mm² متوازيين) مع شد براغي التثبيت (Torque) بعزم إحكام قوي لمنع نشوء مقاومة تلامس تتسبب في انصهار الأطراف.
