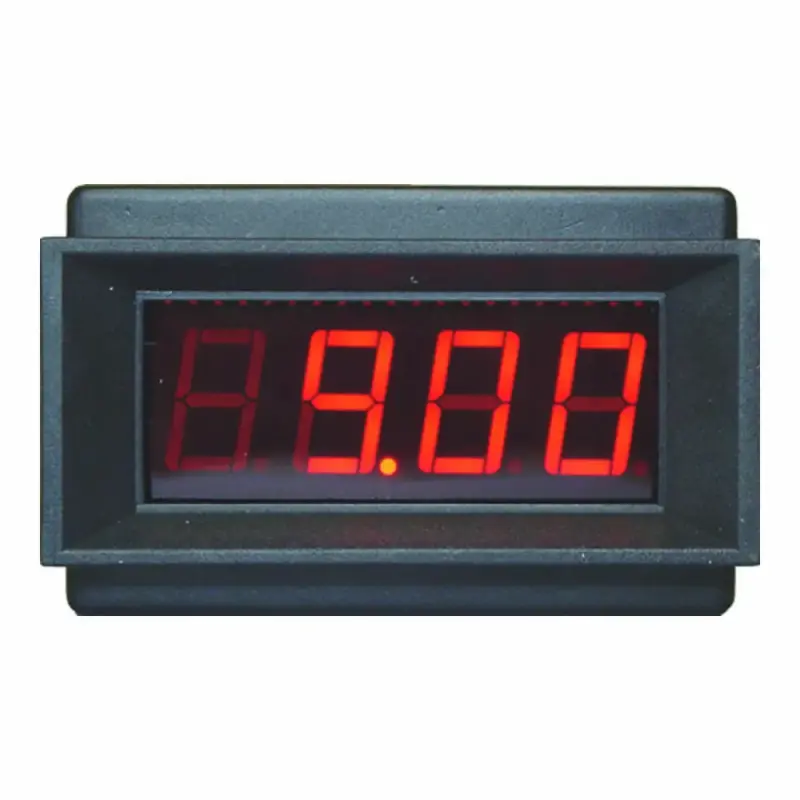

يُعد PM-129A مقياساً رقمياً لوحياً كلاسيكياً عالي الدقة يعتمد على محول تماثلي رقمي مزدوج الميل (Dual-Slope ADC)، بشاشة عرض LED حمراء بارتفاع 0.56 إنش وخانات 312321 (تصل القراءة العظمى إلى 1999). صُمم أساساً بحساسية دخل معيارية فائقة تبلغ 200mV DC، ويمكن توسيع نطاق قياسه بسهولة ليعمل كمقياس جهد (Voltmeter) حتى 500V أو مقياس تيار (Ammeter) عبر مقسمات جهد أو مقاومات شنت خارجية.
المواصفات الفنية والكهربائية
أقصى قراءة للشاشة (Max Display): 1999 (مع إظهار إشارة السالب تلقائياً - عند عكس القطبية Auto-Polarity).
إشارة تجاوز المدى (Over-range): يظهر الرقم 1 فقط في أقصى يسار الشاشة.
حساسية الدخل الأساسية (Base Input): تيار مستمر 0−199.9mV DC (بدقة تبلغ 0.1mV).
مقاومة الدخل (Input Impedance): عالية جداً تتجاوز 100MΩ (تمنع التأثير على الدائرة قيد القياس).
جهد التغذية التشغيلي (Supply Voltage): 7V−11V DC (الجهد الاسمي النموذجي هو 9V DCكبطارية 9V أو محول منظم).
استهلاك تيار التغذية: حوالي 50mA−60mA.
معدل أخذ العينات: 2 إلى 3 قراءات في الثانية.
دقة القياس: ±0.5% (±1 digit).
أبعاد فتحة التركيب (Cutout Dimensions): تقريباً 67mm×41mm (الأبعاد الخارجية للإطار 70mm×45mm×23mm).
جدول مقاومات التدريج ومواقع الفاصلة العشرية (Voltage Scaling)
لتغيير مدى القياس من 200mV إلى نطاقات الفولتية المعتادة، يتم فك لحام الجمبر الافتراضي وإضافة مقاومتين معدنيتين دقيقتين (Metal Film Resistors 0.5%):
| مدى الجهد المطلوب (Full Scale) | مقاومة التوالي (RA) | مقاومة التوازي (RB) | موقع جمبر النقطة (Decimal Point) |
| 200mV (الوضع الافتراضي) | سلك جمبر مقفل (0Ω) | مفتوحة (بدون مقاومة) | P3 (تظهر 199.9) |
| 20V | 9.9 MΩ (أو 10MΩ) | 100 kΩ | P2 (تظهر 19.99) |
| 200V | 9.99 MΩ (أو 10MΩ) | 10 kΩ | P3 (تظهر 199.9) |
| 500V | 9.999 MΩ (أو 10MΩ) | 1 kΩ | بدون جمبر (تظهر 500) |
خطوات التوصيل والمعايرة الميدانية
1
توصيل تغذية 9V مستقلة
عزل مصدر التغذية
صل بطارية 9V أو مزود طاقة معزول كلفانياً (9V DC) بطرفي التغذية (+V و -V أو GND).
طريقة التحقق: إضاءة أرقام الشاشة الحمراء بوضوح وظهور القراءة 000 أو 00.0.
2
توصيل أطراف الدخل (IN+ و IN-)
ربط نقاط الفحص
صل السلك الموجب لإشارة القياس بطرف IN+ والسلك السالب بطرف IN-.
طريقة التحقق: تغير أرقام الشاشة وتفاعلها مع أي جهد مطبق بين الطرفين.
3
المعايرة بمصدر جهد مرجعي (Calibration)
المعايرة بالمقاومة المتغيرة
طبق جهداً معلوماً مساوياً لنصف المدى الكامل (مثلاً طبق 10.00V إذا كان المدى 20V)؛ استخدم مفكاً بلاستيكياً لتدوير مقاومة المعايرة النصف متغيرة (R2 / Trimpot) على ظهر البوردة.
طريقة التحقق: تطابق قراءة الشاشة بدقة مع قيمة الجهد المرجعي المفحوص بجهاز الملتيميتر.
تنبيه تأريض التغذية وعزل الأرضي (Independent Ground)
شرط الأرضي المعزول (Isolated 9V Supply): في معظم هذه الطرازات، يُحظر تماماً توصيل طرف سالب التغذية (−V) مع طرف سالب القياس (IN-) في نفس الدائرة؛ قصر خطي السالب معاً قد يؤدي إلى قراءات عشوائية مشبعة أو تلف مرحلة القياس الداخلية للشريحة.
الحل: استخدم دائماً تغذية مستقلة للمقياس (مثل بطارية 9V منفصلة أو محول صغير معزول تماماً عن الدائرة المقاسة).
