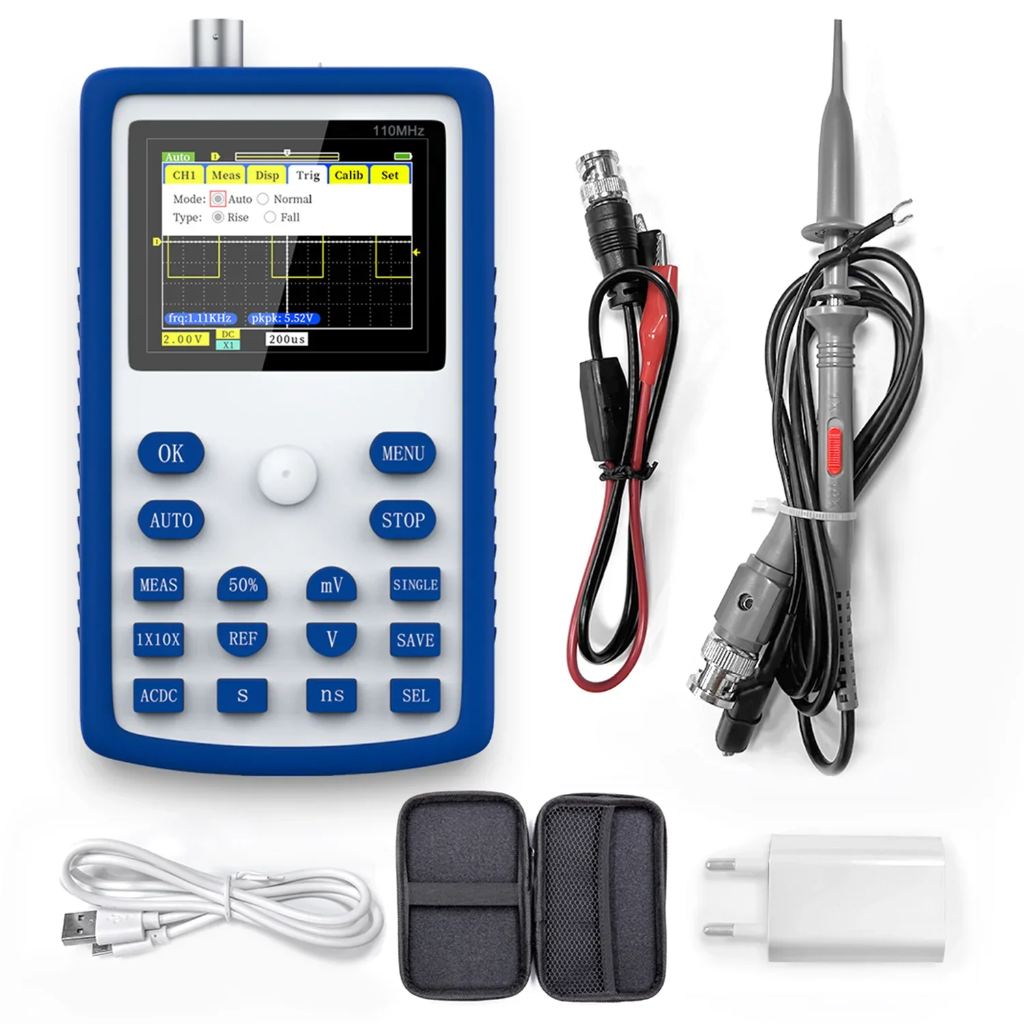

راسم اشارة 1C15 قناة واحدة 110MHz

يُعد جهاز FNIRSI 1C15 من أشهر أجهزة الأوسيلوسكوب المحمولة أحادية القناة الموجهة لفنيي الصيانة الميدانية وهواة الإلكترونيات. يتميز بتصميم مدمج مزود بغطاء سيليكوني للحماية من الصدمات، وعصا تحكم (Joystick) متعددة الاتجاهات لتسهيل التنقل وضبط المحاور مقارنة بالأزرار التقليدية.

المواصفات الفنية والقدرات التشغيلية

• عدد القنوات: قناة واحدة (Single Channel) بمأخذ قياسي BNC.

• عرض النطاق الترددي التماثلي (Analog Bandwidth): اسماً حتى 110 MHz110 MHz (يعمل عملياً بكفاءة ودقة عالية مع الإشارات التي تصل إلى حدود 20MHz−30MHz، ويبدأ التوهين تدريجياً بعد ذلك).

• معدل أخذ العينات الفعلي (Real-time Sampling Rate): 500  MSa/s.

• عمق الذاكرة التخزينية (Memory Depth): 240 kpts (أو 12kpts بحسب إصدار البرمجيات).

• قاعدة الوقت الأفقية (Horizontal Time Base): من 5 ns/div إلى 10  s/div.

• الحساسية الرأسية (Vertical Sensitivity): من 20 mV/div إلى 100  V/div.

• أقصى جهد قياس مدعوم:

  • مع مجس 1X: حتى 40 V.

  • مع مجس 10X: حتى 400 V.

• أنماط القدح (Trigger Modes): تلقائي (Auto)، عادي (Normal)، ومفرد (Single) مع إمكانية القدح على الحافة الصاعدة أو الهابطة.

• الشاشة والبطارية:

  • شاشة ملونة قياس 2.4 inches من نوع TFT LCD بدقة 320×240 بكسل.

  • بطارية ليثيوم مدمجة سعة 3000 mAh تمنح تشغيلاً متواصلاً يصل إلى قرابة 10 ساعات، وتُشحن عبر منفذ USB.

أبرز الوظائف والميزات العملية

1. الضبط التلقائي بنقرة واحدة (One-Key AUTO): يقوم بضبط قاعدة الوقت والجهد ونظام القدح تلقائياً بمجرد ضغط زر AUTOلعرض الموجة بوضوح وسرعة.

2. تخزين ومقارنة الموجات (Waveform Storage & Reference):

   • إمكانية حفظ لقطات للموجات المقاسة داخلياً وتصفحها لاحقاً.

   • ميزة الموجة المرجعية (Ref Waveform)، حيث يمكن تثبيت إشارة مرجعية على الشاشة لمقارنتها بالإشارة الحية قيد الفحص.

3. القياسات التلقائية المدمجة: يعرض ما يصل إلى 14 مؤشراً قياسياً على الشاشة في آنٍ واحد، تشمل: التردد (Freq)، دورة التشغيل (Duty)، جهد الذروة إلى الذروة (Vpp​)، الجهد الفعال (Vrms​)، وأقصى/أدنى جهد (Vmax​/Vmin​).

4. خرج إشارة المعايرة (Calibration Square Wave): مخرج مدمج يولد موجة مربعة بتردد 1 kHz1 kHz لاختبار وموازنة مجسات الفحص (Probe Compensation).

خطوات الاستخدام والمعايرة الميدانية

1. معايرة مجس الفحص (Probe Calibration):

   • اضبط مفتاح التوهين على المجس (Probe P6100) إلى وضعية 10X لحماية مدخل الجهاز، وصل رأس المجس بمخرج إشارة المعايرة (1  kHz) ومشبك التأريض بالأرضي.

   • اضغط زر AUTO؛ إذا ظهرت حواف الموجة المربعة مستديرة أو مدببة بشكل مفرط، استخدم المفك البلاستيكي المرفق لتدوير برغي المعايرة الصغير على مقبس المجس حتى تصبح حواف الموجة قائمة ومستقيمة تماماً.

2. فحص الإشارة وضبط المحاور:

   • صل رأس المجس بنقطة الإشارة ومشبك التمساح بالأرضي المشترك للدائرة قيد الاختبار.

   • استخدم عصا التحكم (Joystick) لتغيير مقياس الجهد رأسياً (V/div) وقاعدة الوقت أفقياً (Time/div) أو اضغط زر AUTOللمزامنة السريعة.

3. تجميد وتحليل الموجة (Single / Hold):

   • استخدم زر RUN/STOP لتجميد الإشارة على الشاشة لفحص تفاصيل التموجات أو نبضات التشويش العابرة بدقة.

تنبيه أمان هام عند فحص التيارات المترددة العالية

• القياس على شبكة 220V أو دوائر التغذية التبديلية (SMPS): يجب تحويل مفتاح المجس دائماً إلى وضعية 10X، لأن توصيل المجس في وضع 1X بجهد يتجاوز 40V سيتسبب في احتراق مرحلة الدخل التماثلية (Front-end ADC/Op-Amp) داخل الجهاز فوراً.

• عزل الأرضي (Ground Loop): نظراً لأن الجهاز يعمل بالبطارية، فإن أرضي المجس معزول عن كهرباء المبنى، وهو ما يتيح فحص الدوائر الحية (Floating Measurements) بأمان، شريطة عدم توصيل كابل الشاحن بالجهاز أثناء الفحص.
