CH341A مبرمجة

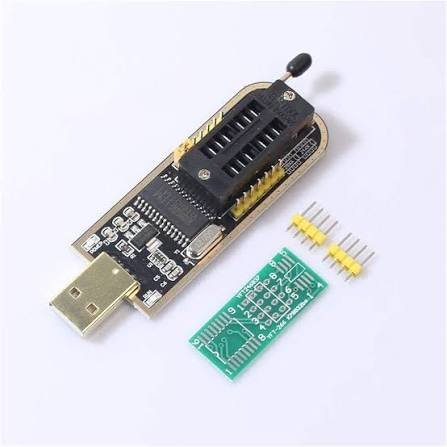

مبرمجة الذواكر والميكروكنترولر CH341A (CH341A USB EEPROM / SPI Flash BIOS Programmer)

تُعد مبرمجة CH341A (المعروفة بالبوردة الخضراء أو السوداء) المبرمجة الاقتصادية الأكثر شهرة وانتشاراً في ورش صيانة الحواسيب والأجهزة الإلكترونية. تعتمد على شريحة تحويل الناقل WCH CH341A لبرمجة ذواكر الفلاش (SPI Flash 25 Series) وذواكر الإيبروم (I2C EEPROM 24 Series)، وتُستخدم بشكل أساسي في شحن وإصلاح ملفات البيوس (BIOS) لحواسيب اللابتوب، المازربورد، شاشات التلفزيون، أجهزة الاستقبال (الرسيفر)، والمعدات المدمجة.

المواصفات الفنية والشرائح المدعومة

• منفذ الاتصال: USB 2.0 Type-A قياسي (متوافق مع أنظمة Windows و Linux).

• أنواع الذواكر المدعومة:

  • سلسلة 25 SPI Flash: جميع ذواكر الفلاش ذات 8 أطراف أو 16 طرفاً الشائعة من شركات Winbond، GigaDevice، Macronix، Spansion، SST، EON (مثل: W25Q32، W25Q64، W25Q128، GD25Q...).

  • سلسلة 24 I2C EEPROM: ذواكر الإيبروم التسلسلية الشائعة (مثل: 24C02، 24C08، 24C32، 24C64، 24C512...).

  • سلسلة 93 MicroWire: مدعومة عبر بعض البرمجيات والمحولات المخصصة.

• قاعدة التثبيت الميكانيكية: قاعدة ZIF ذات 16 طرفاً (Zero Insertion Force Socket 16-Pin) مزودة بذراع إحكام.

• البرمجيات المتوافقة:

  • NeoProgrammer (الخيار الأفضل والمحدث والأسرع مع دعم واسع للشرائح الحديثة).

  • AsProgrammer.

  • CH341A Programmer (Black Edition software).

  • أداة flashrom مفتوحة المصدر على أنظمة Linux/macOS.

مخطط تركيب الشريحة على قاعدة الـ ZIF

تنقسم قاعدة الـ ZIF المكونة من 16 سن إلى قسمين مطبوعين بوضوح على اللوحة أسفل القاعدة:

                [ ذراع القفل الميكانيكي ]

   جهة 25 SPI Flash              جهة 24 I2C EEPROM
  (ذواكر البيوس 25xxx)          (ذواكر الإيبروم 24xxx)
  +------------------+          +------------------+
  |  16 15 14 13 ... |          |  ...             |
  |   1  2  3  4 ... |          |   1  2  3  4 ... |
  +------------------+          +------------------+
  (النقطة/Pin 1 للأعلى)          (النقطة/Pin 1 للأسفل)

1. لشحن ذواكر الفلاش 25 Series (ذواكر الـ BIOS):

   • توضع الشريحة في النصف الخلفي المقابل لمقبس الـ USB (المعلم بكتابة 25XX).

   • توجيه النقطة الدائرية (Pin 1): تتجه دائماً نحو جهة ذراع القفل (للخلف/الجهة البعيدة عن منفذ الـ USB).

2. لشحن ذواكر الإيبروم 24 Series (ذواكر 24CXX):

   • توضع الشريحة في النصف الأمامي الأقرب لمنفذ الـ USB (المعلم بكتابة 24XX).

   • توجيه النقطة الدائرية (Pin 1): تتجه نحو جهة منفذ الـ USB نفسه (عكس اتجاه الذراع).

خطوات القراءة والبرمجة القياسية (Workflow)

ضع شريحة الفلاش في محول SOP8 إلى DIP8 (إذا كانت SMD)، ثم ثبتها في قاعدة الـ ZIF بالاتجاه الصحيح وأنزل ذراع القفل لتأمين الأرجل، ثم صل المبرمجة بمنفذ USB.

طريقة التحقق: إضاءة مؤشر الطاقة الأحمر (Power LED) على المبرمجة وثبات الشريحة ميكانيكياً.

افتح البرنامج (مثل NeoProgrammer)، واضغط على زر Detect أو أيقونة البحث التلقائي.

طريقة التحقق: ظهور رقم طراز الشريحة الدقيق (مثلاً W25Q64FV) واسم الشركة المصنعة وحجم الذاكرة؛ إذا ظهرت أصفار 00 00 00 أو FF FF FF، فهذا يعني وجود خلل في التلامس أو قلب لاتجاه الشريحة.

اضغط على خيار القراءة Read لقراءة محتوى الذاكرة الأصلي كاملاً، ثم اضغط Save واحفظ ملف الـ Dump الأصلي بامتداد .bin في مكان آمن.

طريقة التحقق: اكتمال شريط القراءة بنجاح وظهور كود الـ Hex داخل نافذة البرنامج.

Write -> Verify)"> افتح ملف البيوس السليم عبر Open، ثم اضغط على زر المعالجة الشاملة Auto أو نفذ العمليات التالية بالتتابع:

1. Erase: مسح محتوى الشريحة القديم بالكامل.

2. Blank Check: التأكد من تفريغ الشريحة (ظهور قيم FF كاملة).

3. Write / Program: كتابة الملف الجديد داخل خلايا الذاكرة.

4. Verify: مقارنة البيانات المكتوبة في الشريحة مع الملف للتأكد من عدم وجود أي خطأ في البايتات.

طريقة التحقق: ظهور رسالة تأكيد نهائية خضراء تفيد بمطابقة البيانات: Verification Successful / Data matches buffer.

• عيب تصميم شهير في البوردة السوداء: الغالبية الساحقة من مبرمجات CH341A الرخيصة تخرج جهداً تشغيلياً على خطوط البيانات (Logic Level Data Pins: MOSI, MISO, CLK, CS) بقيمة 5V على الرغم من أن خط التغذية VCC يعطي 3.3V؛ تطبيق إشارة 5V على ذواكر فلاش مصممة للعمل عند 3.3V قد يؤدي إلى تلف الشريحة أو قصر عمرها، خصوصاً مع الذواكر الحساسة.

• الحل: يُنصح بفحص خطوط البيانات بملتيميتر أثناء القراءة؛ وإجراء تعديل "CH341A 3.3V Fix" (عبر فصل مسار دخل الشريحة وربطه بمنظم الجهد 3.3V) أو استخدام مبرمجات معدلة ومصححة من المصنع.

• ذواكر الفلاش ذات الجهد المنخفض 1.8V: الذواكر الحديثة المستخدمة في أجهزة اللابتوب الحديثة (سلسلة W25Q64FW أو ما شابهها وتعمل عند 1.8V) ستحترق فوراً إذا رُكبت على المبرمجة مباشرة؛ يجب حتماً استخدام محول خافض للجهد (1.8V Adapter Converter) يُركب بين قاعدة الـ ZIF والشريحة.
