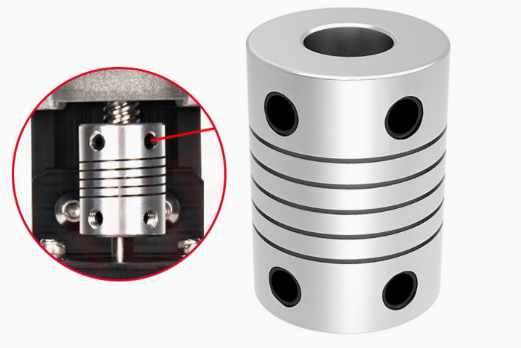

وصلة طابعة ثلاثية الابعاد Coupler D19L25(5*8mm)

تُعد قارنة D19L25 (5×8mm) المكون الميكانيكي المعياري الأكثر استخداماً في طابعات ثلاثية الأبعاد (مثل عائلة Ender-3 ومحور Z) وماكينات التحكم الرقمي الصغيرة (CNC Routers)؛ وظيفتها الأساسية هي الربط الميكانيكي المباشر بين عمود دوران محرك الخطوة (Stepper Motor NEMA 17) وعمود اللولب القيادي (Lead Screw T8) مع امتصاص أي عدم محاذاة طفيف (Misalignment) لمنع حدوث التموجات أو انحشار المحور.

دلالة الرمز والأبعاد الهندسية

• D19 (Diameter): القطر الخارجي لجسم القارنة يبلغ 19 mm19 mm.

• L25 (Length): الطول الكلي للقارنة يبلغ 25 mm25 mm.

• 5×8mm (Bore Sizes):

  • الفتحة الأولى (5 mm5 mm): مخصصة لمطابقة عمود محرك الخطوة NEMA 17 (5 mm5 mm).

  • الفتحة المقابلة (8 mm8 mm): مخصصة لعمود الحركة اللولبي القياسي T8 Lead Screw (8 mm8 mm).

• نوع التصميم: تتوفر عادة بنوعين:

  1. القارنة الحلزونية المفرغة (Helical / Beam Coupler): مصنوعة من قطعة ألمنيوم واحدة بشقوق حلزونية مرنة، وتتميز بقدرتها على الانحناء المرن لامتصاص زوايا الميل.

  2. قارنة الفك المرنة مع قطعة بوليمر (Jaw / Plum Coupler): تتكون من نصفي ألمنيوم وبينهما نجمة مطاطية من البولي يوريثان (Spider) لامتصاص الاهتزازات وعزم الالتواء العالي.

• مسامير التثبيت (Clamping / Set Screws): تعتمد إما على براغي غاطسة (Grub Screws M3/M4) أو براغي زنق عبر شق طولي (Clamping Type) تمنع تشويه أعمدة المحركات.

خطوات التركيب والمحاذاة الميكانيكية الصحيحة

أدخل طرف عمود محرك الخطوة (5mm) في الفتحة الصغرى، وأدخل لولب T8 (8mm) في الفتحة الكبرى، مع ترك فراغ هوائي مقداره 1−2 mm بين العمودين داخل القارنة (لا تدع العمودين يتلامسان أو يتصادمان داخلياً).

طريقة التحقق: قدرة منطقة الشقوق الحلزونية في القارنة على الانضغاط والتمدد الخفيف لامتصاص عيوب استقامة اللولب.

إذا كان عمود المحرك يحتوي على جزء مشطوف مسطح (D-cut)، وجه أحد برغيي التثبيت فوق السطح المسطح وأحكم ربطه، ثم أحكم شد البرغي الثاني.

طريقة التحقق: ثبات القارنة تماماً على محور المحرك وعدم دورانها حوله عند محاولة لفها باليد.

حرك محور Z يدوياً للتأكد من أن لولب T8 ينزل في منتصف فتحة القارنة دون إجباره بقوة جانبية، ثم أحكم شد مسامير طرف الـ 8 mmبالتساوي.

طريقة التحقق: إمكانية تدوير لولب التوجيه T8 باليد بسلاسة تامة للأعلى والأسفل على طول المحور الرأسي دون ملاحظة أي ثقل أو مقاومة مفاجئة.

• ظاهرة انضغاط القارنة الحلزونية (Z-Banding / Spring Effect): في بعض الطابعات، إذا كان وزن المحور الرأسي ثقيلاً، فقد تعمل القارنة الحلزونية مثل "زنبرك" ينضغط ويتمدد أثناء تغيير اتجاه الصعود والنزول، مما يسبب تموجاً في الطبقات المطبوعة. الحل هو التأكد من استخدام قارنة من نوع الفك المرن (Plum/Jaw) أو وضع كرة رولمان بلي صغيرة بقطر 4 مم داخل الفراغ بين العمودين.

• تلف أسنان الألمنيوم: تجنب الإفراط المبالغ فيه في شد براغي M3/M4 الصغيرة؛ لأن أسنان الألمنيوم الداخلية سهلة التلف والتفويت (Stripped Threads).
