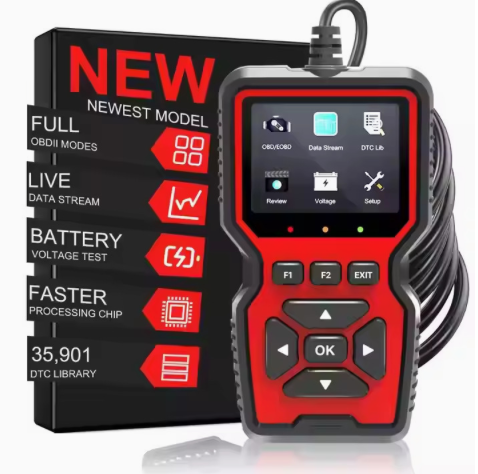

فاحص سيارة V519

يُعد جهاز V519 من أجهزة الفحص المحمولة الشائعة والسريعة لقراءة ومسح أعطال محرك السيارة ومراقبة البيانات الحية عبر منفذ OBD II (16-Pin) القياسي، وهو موجه للاستخدام الشخصي وورش الصيانة السريعة دون الحاجة للربط بهاتف أو حاسوب.

المواصفات الفنية والوظائف الأساسية

• الشاشة والواجهة: شاشة ملونة TFT مقاس 2.8 بوصة بدقة وضوح جيدة، تدعم لغات متعددة (من ضمنها الإنجليزية والفرنسية والإسبانية وغيرها).

• التوافق مع بروتوكولات OBD2: يدعم جميع بروتوكولات الفحص القياسية التسعة:

  • CAN Bus (ISO 15765-4)

  • KWP2000 (ISO 14230-4)

  • ISO 9141-2

  • J1850 PWM و J1850 VPW

• التوافق مع السيارات:

  • سيارات البنزين الأمريكية المصنعة من عام 1996 فصاعداً.

  • سيارات البنزين الأوروبية والآسيوية من عام 2000 - 2002 فصاعداً.

  • سيارات الديزل الخفيفة المتوافقة مع معيار OBD2 (غالباً من 2004 فصاعداً).

  • (يعمل بجهد 12V فقط ولا يدعم شاحنات الديزل الكبيرة 24V).

القدرات التشخيصية لجهاز V519

1. قراءة ومسح أكواد الأعطال (Read / Erase DTCs):

   • قراءة أكواد المحرك المخزنة والمعلقة (Current, Pending, and Permanent Codes).

   • إطفاء لمبة المحرك الصفراء (Check Engine Light / MIL) بعد معالجة العطل.

2. فحص جاهزية الفحص الدوري (I/M Readiness):

   • زر مخصص وسريع لاختبار جاهزية حساسات العادم، دبة التلوث (Catalyst)، وحساسات الأكسجين (O2​ Sensors) قبل الفحص الفني للسيارة.

3. البيانات الحية المباشرة (Live Data Stream):

   • عرض قراءات الحساسات لحظياً (سرعة المحرك RPM، حرارة سائل التبريد ECT، قراءات حساس الهواء MAF، نسبة ضبط الوقود Short/Long Fuel Trim، وزاوية الإشعال).

   • رسم بياني رقمي لبعض الحساسات لمتابعة التذبذب.

4. تجميد البيانات عند حدوث العطل (Freeze Frame):

   • عرض لقطة مسجلة لحالة المحرك وسرعته وحرارته في اللحظة الدقيقة التي اشتعلت فيها لمبة الـ Check Engine.

5. اختبار جهد بطارية السيارة ومولد الشحن (Battery Voltage Test):

   • قراءة جهد البطارية أثناء إطفاء السيارة (للتأكد من سلامتها >12.2V) وأثناء التشغيل (للتأكد من شحن الدينامو 13.8V−14.5V).

6. معلومات السيارة (Vehicle Information):

   • قراءة رقم الشاسيه (VIN)، ومعرف المعايرة (Calibration ID)، ورقم التحقق من المعايرة (CVN).

خطوات الاستخدام الصحيحة

أوقف تشغيل السيارة بالكامل وضع ناقل الحركة على وضع P (أو الحياد). ابحث عن منفذ OBD2 ذي الـ 16 سناً (غالباً يقع أسفل مقود السائق أو بجوار علبة الفيوزات الداخلية)، وأدخل فيشة جهاز V519 بإحكام.

التحقق: ستضيء شاشة الجهاز فوراً مستمدة طاقتها مباشرة من بطارية السيارة عبر الطرف رقم 16.

أدر مفتاح تشغيل السيارة إلى وضع ON / Ignition (إضاءة كامل لمبات الطبلون دون تدوير المحرك، أو اضغط زر التشغيل مرتين بدون الضغط على دواسة الفرامل).

التحقق: تأكد أن لوحة العدادات مضاءة بالكامل لبدء تغذية كمبيوتر المحرك (ECU) بالتيار.

اختر من قائمة الجهاز الرئيسية OBD/EOBD ثم اضغط OK؛ سيبدأ الجهاز بمطابقة بروتوكول السيارة تلقائياً. بعد اكتمال الاتصال، اختر Read Codes للاطلاع على رمز العطل المكتشف وتفسيره المكتوب.

التحقق: يظهر رمز العطل المكون من حرف وأربعة أرقام (مثل P0300 أو P0171) مع وصف للمشكلة.

جهاز V519 هو فاحص قياسي لمحرك السيارة (Engine System Only)؛ وهو لا يدعم الدخول على أنظمة الفرامل المانعة للانغلاق (ABS)، أو وسائد الهواء (Airbags / SRS)، أو كمبيوتر ناقل الحركة المتطور (Transmission TCM)، أو برمجة المفاتيح وحقن الديزل.
